产品简介
麦格瑞自主开发的液压式伺服振动控制系统根据连铸机的拉速信号，由运动控制器计算产生结晶器振动的正弦或非正弦波形曲线，由振动液压系统的油源提供动力，通过液压伺服阀来驱动伺服液压缸上下运动， 从而使结晶器作相应的正弦或非正弦振动。

功能特点
- 伺服液压缸推力范围：5 t ~ 25 t；
- 常用推力范围：7 t ~ 12 t；

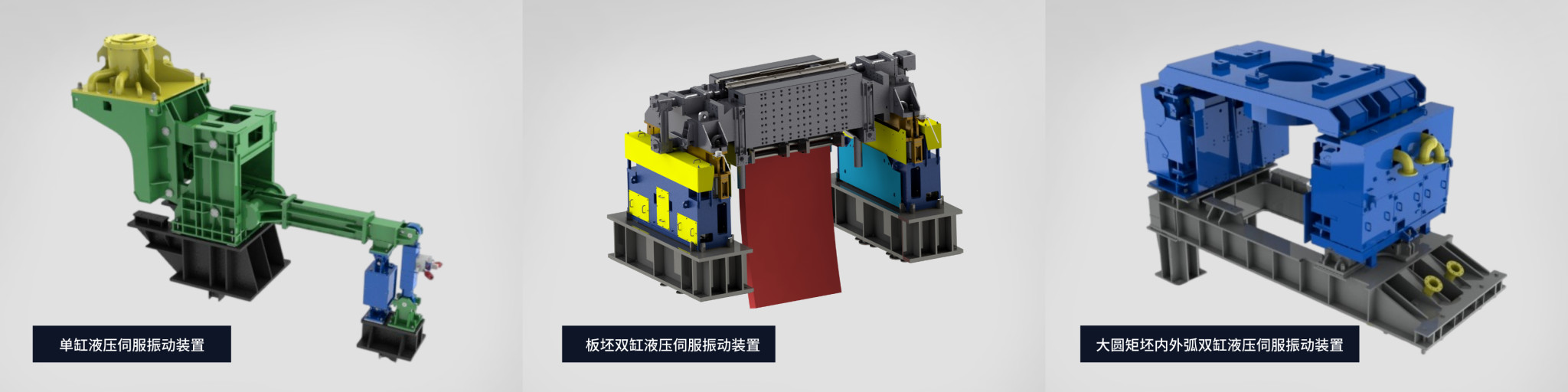

- 小断面方圆坯采用单缸驱动，大方/圆坯、板坯可采用双缸同步驱动，同步精度可达 ±0.05 mm；
- 可实现正弦、非正弦在线切换；
- 智能控制，保证控制精度；
- 专业振动液压系统，更加稳定可靠。

技术指标
- 振幅：0 ~ ±10 mm 在线可调；
- 振动频率：0 ~ 420 cpm 随拉速自动调整；
- 偏斜率：0 ~ 40% 在线可调；
- 振幅偏差：≤ 0.1 mm；
- 液压缸定位精度：±0.01 mm；
- 伺服液压缸行程：0 ~ 80 mm定制；
- 系统闭环控制周期：2 ms。

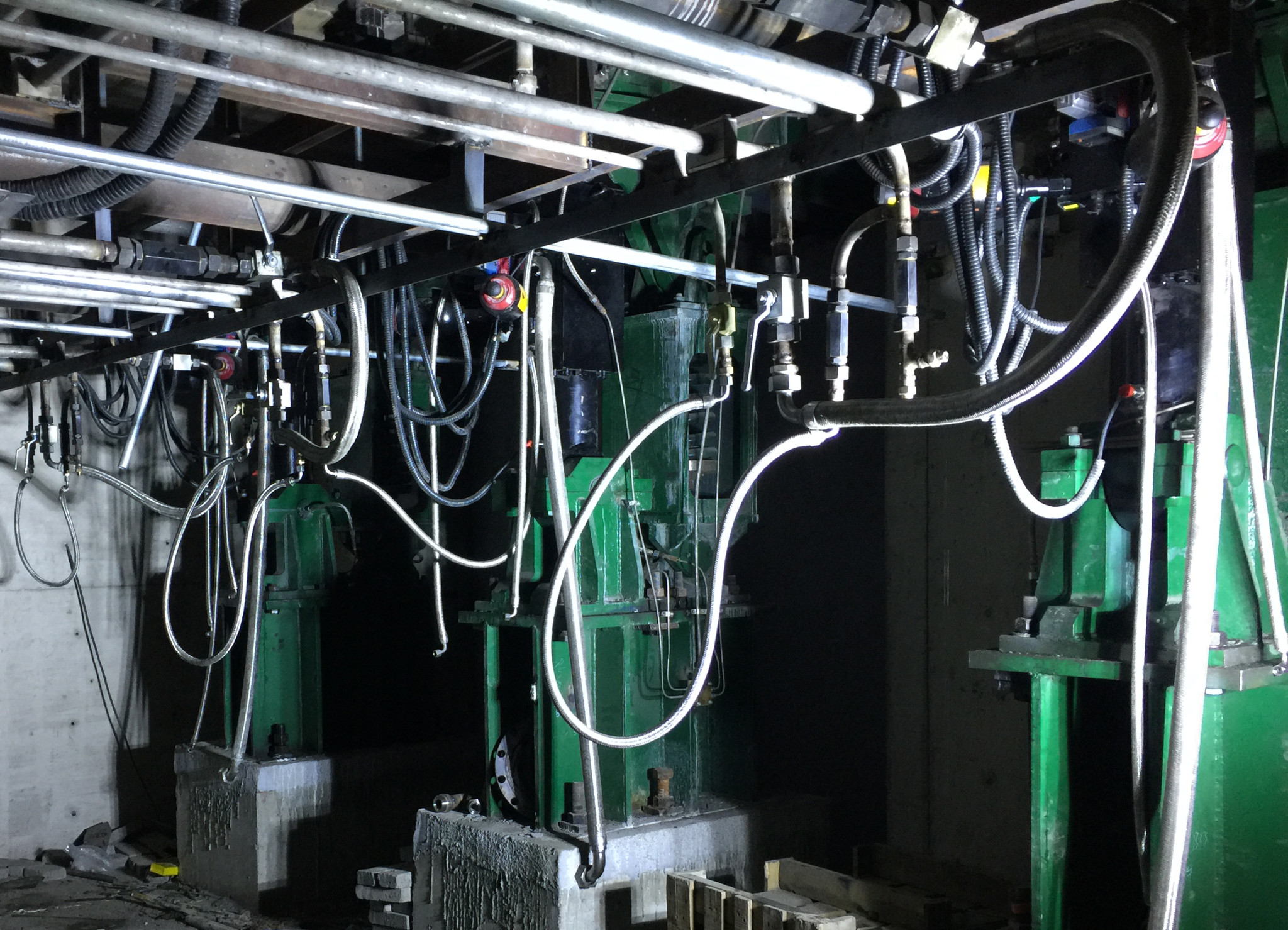

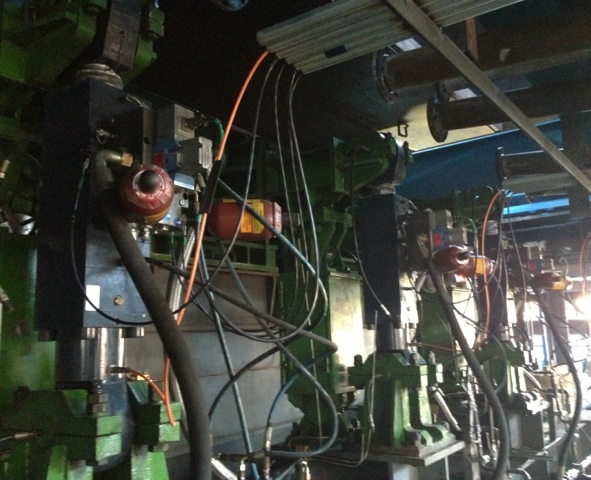

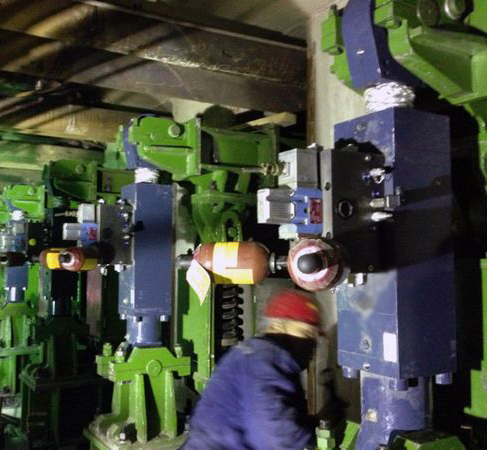

案例

廊坊市洸远金属制品有限公司

- 一台R8m四机四流小板坯连铸机
- 单缸液压伺服振动系统
- 断面：(150-165)mm × (280-600)mm
- 最大拉速：2.0 m/min

·河北兴华钢铁有限公司
- 一台R10.5m四机四流大方矩坯连铸机
- 单缸液压伺服振动系统
- 断面：250mm × 250mm, 230mm × 340mm, 320mm × 380mm
- 最大拉速：1.3 m/min

·张家港广大特材股份有限公司
- 一台R12m三机三流方圆坯连铸机
- 单缸液压伺服振动系统
- 断面：Φ200mm~Φ500mm, 250mm × 250mm, 300mm × 300mm
- 最大拉速：1.8 m/min

技术升级
自2022年，液压式结晶器振动系统配备“智能液压系统”，智能检测整个系统的健康状态，让结晶器振动更加可靠，让您的使用更加放心。智能液压系统对设备的运行健康程度有直观的认识和把握，然后让设备在用户眼里更透明。如果设备的某些方面健康程度较差，系统会提前主动提醒用户对指定元件进行维护，对降低设备故障率有很大的帮助。如果设备突发故障，系统会给焦急的现场工程师一个明确的解决思路，便于快速排除故障，恢复正常生产。
