结晶器振动远程监测诊断系统

MAICUBE-RDS

产品简介
麦格瑞结晶器振动远程监测诊断系统采用工业互联网与大数据分析技术，实时监控现场伺服振动系统运行情况。针对设备故障可以提前预测，减少因设备意外故障引起停机带来的经济损失，提高设备利用率，为设备健康与安全高效生产保驾护航。针对已出现的故障可以进行数据分析，协助现场维检人员进行故障诊断，找出问题点，快速处理问题
功能特点

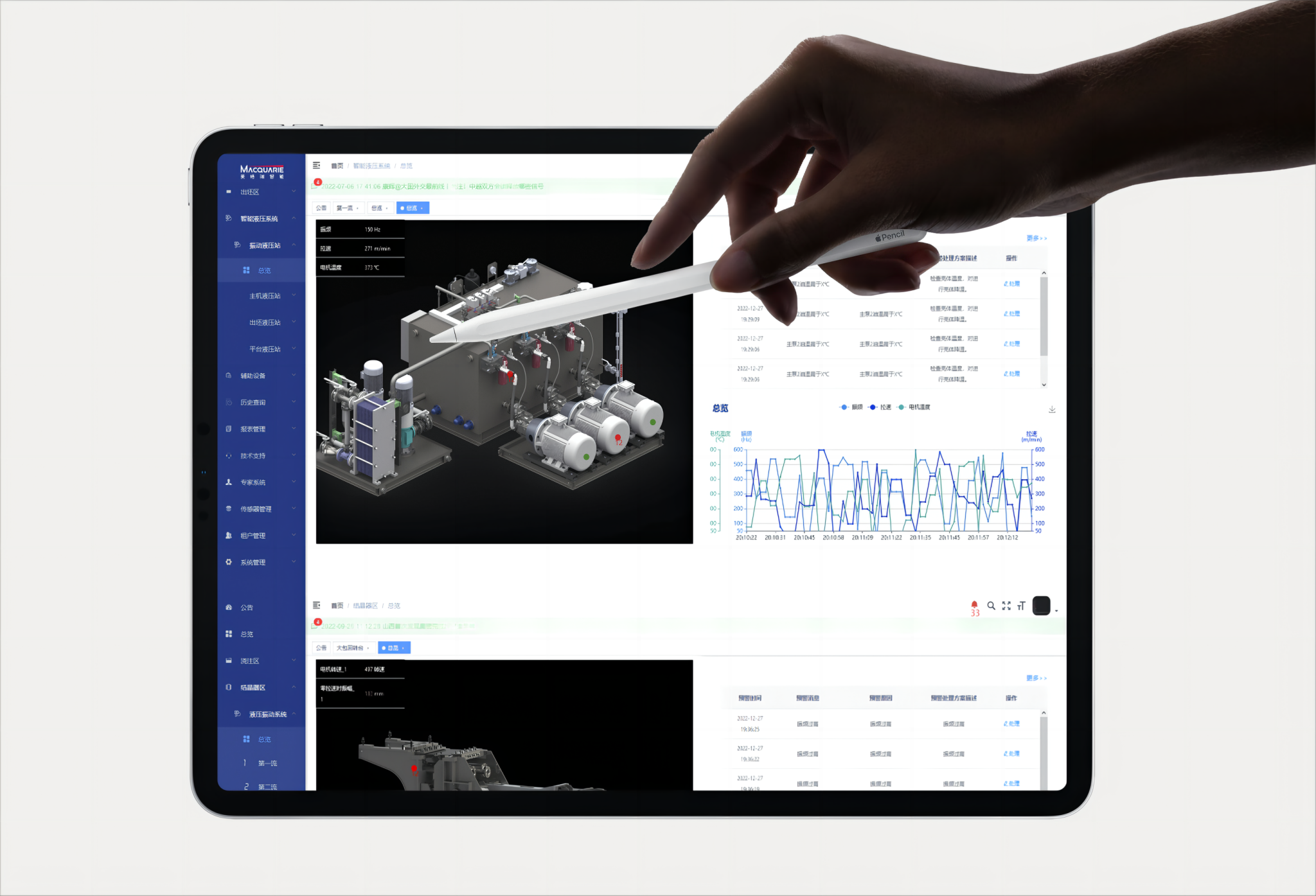

- 远程监控：用户可通过WEB端，移动端，对伺服振动系统状态，实时监控，随时查看结晶器振动系统工艺参数，振幅，振频，电机状态，油缸状态等参数。
- 智能诊断：通过设备参数的变化，比对专家库，进行智能诊断。
- 预防性维护：预测感知设备健康情况变化，提前预警，进行设备维护。
- 报警推送：对设备异常情况进行报警，具备报警推送功能，报警提醒。
案例

结晶器振动在线监测系统
MAICUBE-ONLINE

产品简介

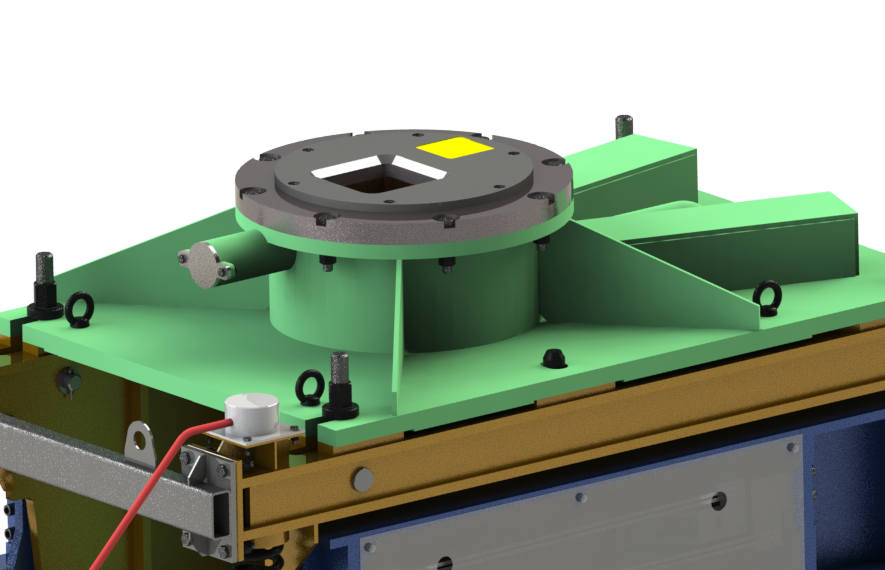

麦格瑞结晶器振动在线监测系统用于精确、简便地检测结晶器振动系统中各个机械体的X、Y、Z三轴方向位移（或偏差）；显示三轴方向的振动位移波形；可以在线检测结晶器振动振幅、振频、纵向偏振、横向偏振等技术参数，并对相应的参数曲线进行时域分析和频谱分析。通过在线监测检查结晶器的振幅、振频、偏振及振动轨迹，从而保证出钢的产量和质量。
技术指标
- 结晶器振幅：0±10mm；
- 振动频率：0-600cpm；
- 偏振检测精度：≤0.02mm；
- 主振检测精度：≤0.02mm；
- 振频检测精度：≤0.02Hz；
- 数据同步精度：≤1ms；
- 测量时间：连续测量。
功能特点

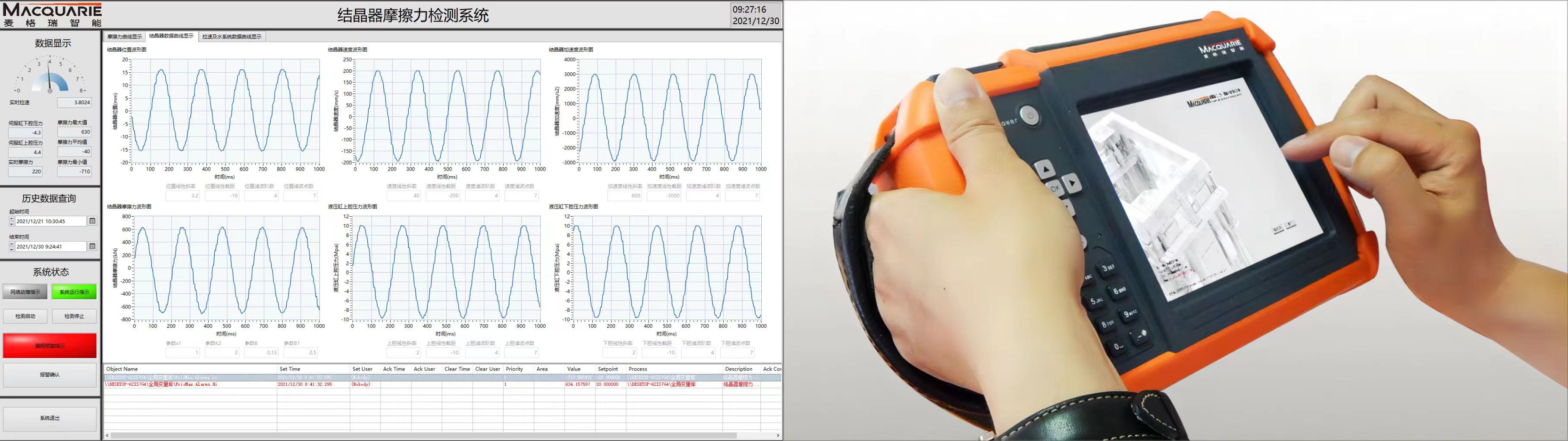

- 可显示X、Y、Z三个方向上的位移幅值；
- 可显示Z轴方向上的振动频率数据；
- 可分别显示基于时间T的数据波形图，包括振动位移、速度、加速度；
- 可分别显示基于Z-X、Z-Y、X-Y轴的位移数据轨迹图；
- 可分别显示X、Y、Z轴的频谱分析图；
- 具备数据保存、数据导入、历史数据回放功能；
- 可进行各检测点传感器故障判断。
- 智能故障诊断，快速分析，定位故障点；
- 全面监测振动装置运行状态，及时调整工作参数，避免由于采用不精确或误差很大的振动，防止漏钢事件发生；
- 及时发现振动不平稳或小幅度失控，减小钢水凝固成铸坯的过程中出现表面振痕不稳定，提供铸坯质量；
- 为开发新型钢种提供振动工艺参数。
